Aspectos Cruciais na Medição e Controle Ambiental em Barramentos com Telemetria em Minas Gerais

Mardey RodriguesEng. Mecatrônico, CEO na Ruh
3 min de leitura

Introdução

A gestão eficaz dos barramentos é fundamental para a preservação dos recursos hídricos e o cumprimento das normativas ambientais. Em Minas Gerais, a telemetria é uma ferramenta essencial para monitorar e garantir a entrega mínima de vazão. Antes de contratar uma empresa de telemetria, é crucial compreender os aspectos regulatórios e técnicos relacionados à medição de vazão em barramentos.

Tubulação de Fundo com Registro

No âmbito da engenharia hidráulica, a tubulação de fundo com registro destaca-se como um componente-chave na gestão eficiente de barramentos. Esse sistema permite um controle preciso sobre a vazão residual, possibilitando ajustes para garantir a manutenção adequada do curso hídrico, conforme definido pela Q7,10 em Minas Gerais. A otimização do uso dos recursos hídricos é alcançada por meio da integração com mecanismos de medição, como calhas ou vertedouros.

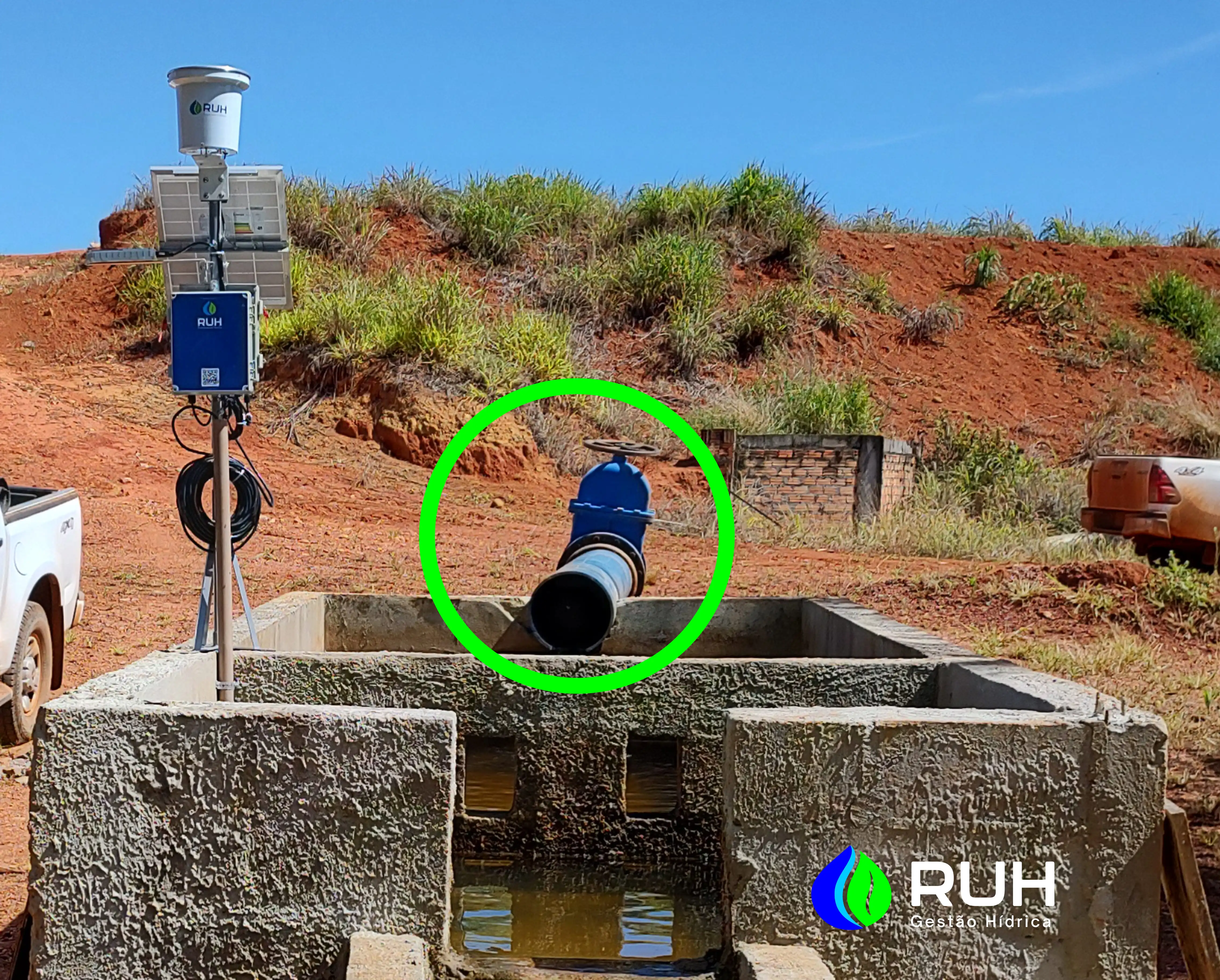

Equipamento Ruh em funcionamento em poço tubular - sistema de monitoramento integrado para conformidade com IGAM
Equipamento Ruh em funcionamento em poço tubular - sistema de monitoramento integrado para conformidade com IGAM

Vertedouros de Alvenaria: Triangular e Retangular

Os vertedouros desempenham um papel crucial no controle da vazão, e as formas triangular e retangular oferecem vantagens específicas. A escolha entre essas estruturas depende da vazão residual de cada barragem. A eficácia na gestão dos barramentos é alcançada ao considerar cuidadosamente a aplicação mais adequada dessas formas de vertedouro.

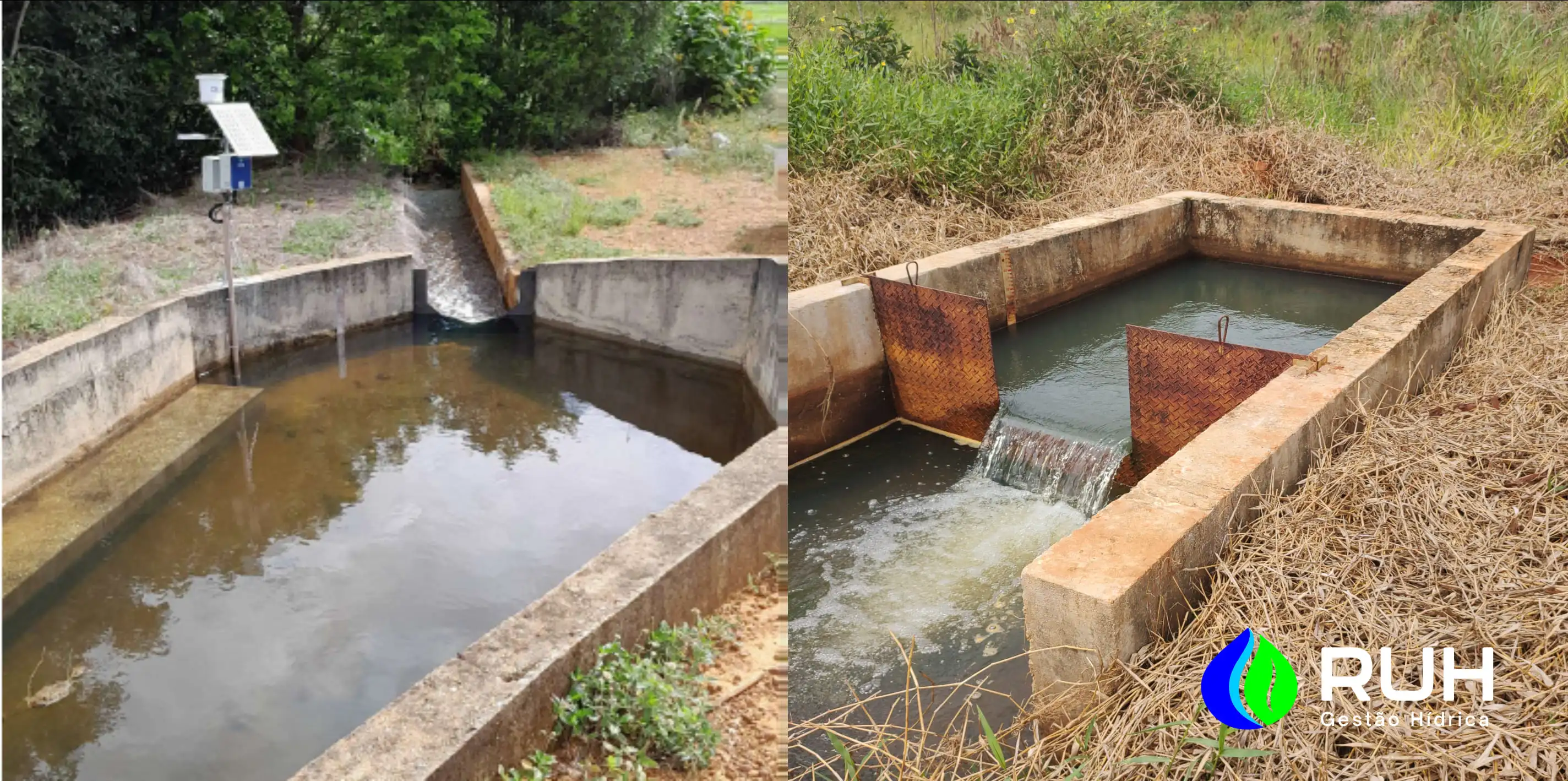

Vertedouro triangular, para baixa vazão
Vertedouro triangular, para baixa vazão
Vertedouro retangular, para alta vazão
Vertedouro retangular, para alta vazão

Calha Parshall

Para medições precisas em situações de variação significativa na vazão, as calhas Parshall surgem como uma solução avançada. Esses dispositivos proporcionam uma medição precisa, contribuindo para a eficiência na gestão de barramentos. A escolha por calhas Parshall é especialmente relevante em barramentos sujeitos a variações expressivas na vazão.

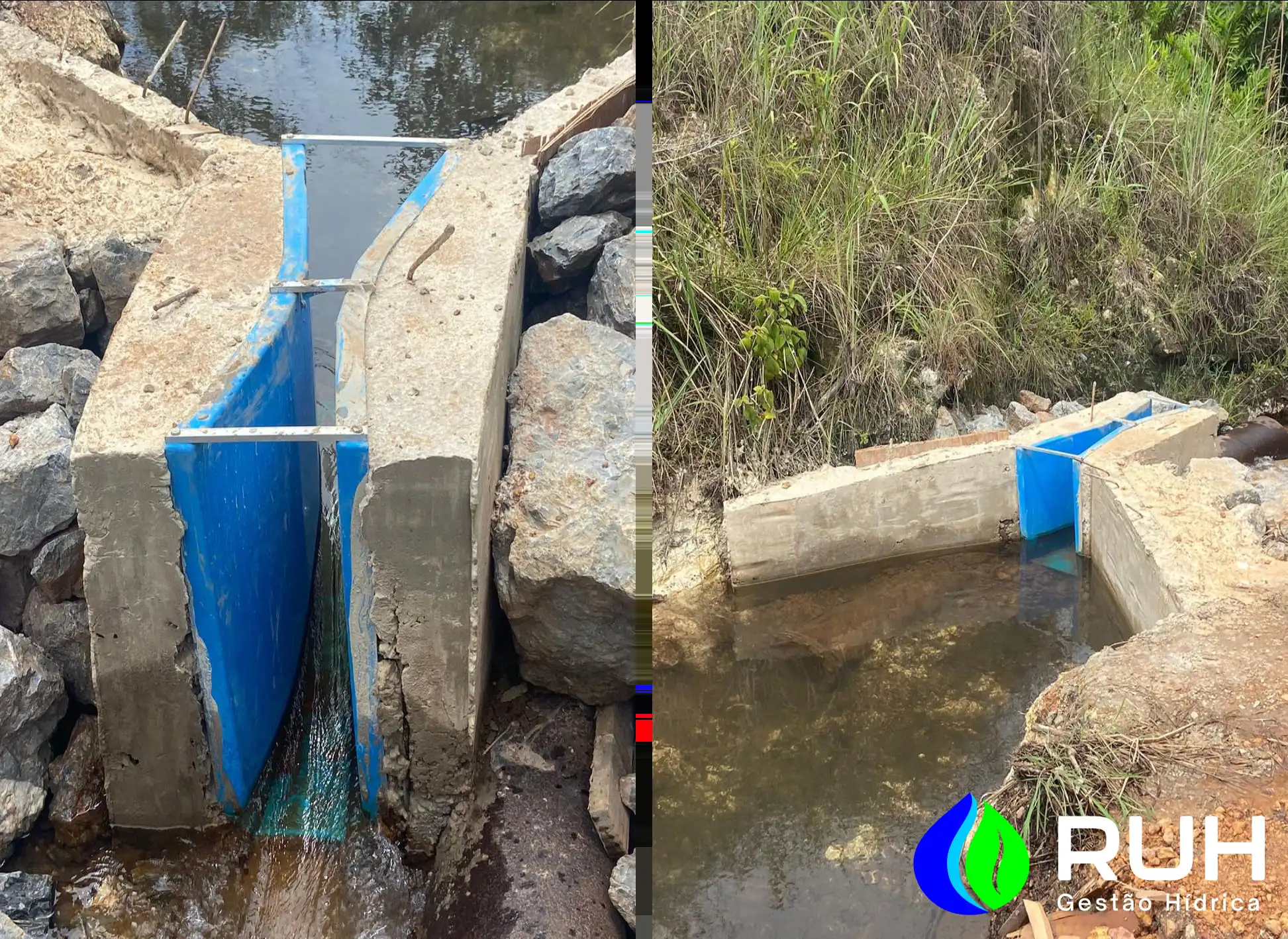

Foto de uma calha parshall de 3' instalada
Foto de uma calha parshall de 3' instalada

Extravasor: O Popular 'Ladrão'

O extravasor, popularmente conhecido como 'ladrão', desempenha um papel crucial na prevenção de transbordamentos. Sua função é agir como um alívio, redirecionando o excesso de água para garantir a estabilidade do barramento. Importante notar que esse componente não é destinado à passagem de vazão residual, atuando apenas quando necessário para evitar excessos e assegurar a segurança da barragem.

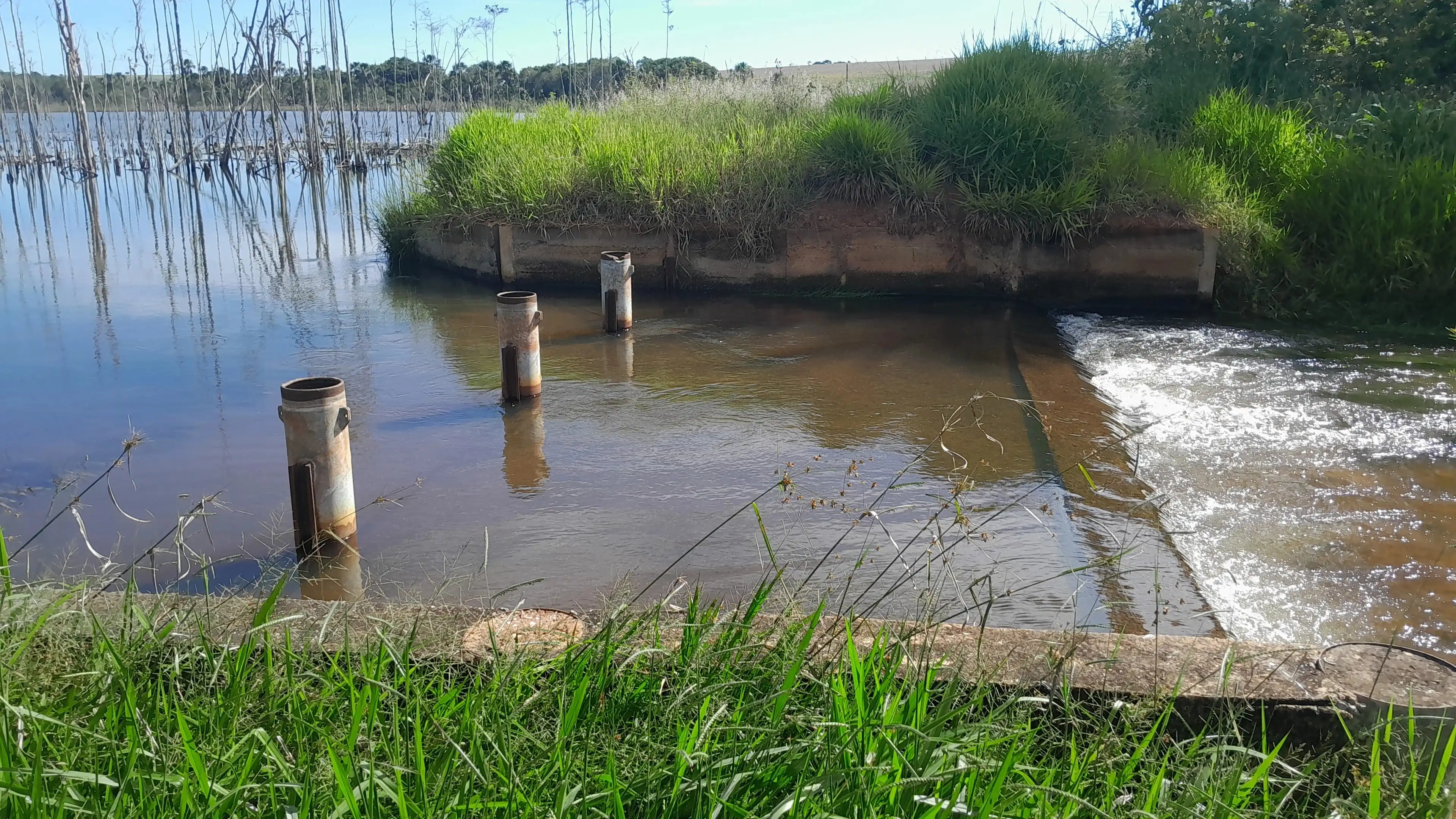

Foto de um Extravasor de uma barragem utilizada na irrigação
Foto de um Extravasor de uma barragem utilizada na irrigação

Telemetria e Estações Hidrométricas

Compreendendo os sistemas de medição em barramentos, podemos avançar para a implementação da telemetria. Estações hidrométricas são essenciais para medir o nível da água e, por meio dos sistemas instalados, fornece a vazão instantânea. Isso é crucial para atender às normativas estabelecidas por exemplo pelo IGAM (Instituto Mineiro de Gestão das Águas), que exige também o envio desses dados de forma automática aos sistema MIRA (Sistema de Monitoramento Remoto Integrado das Águas) , garantindo a conformidade com as portarias ambientais.

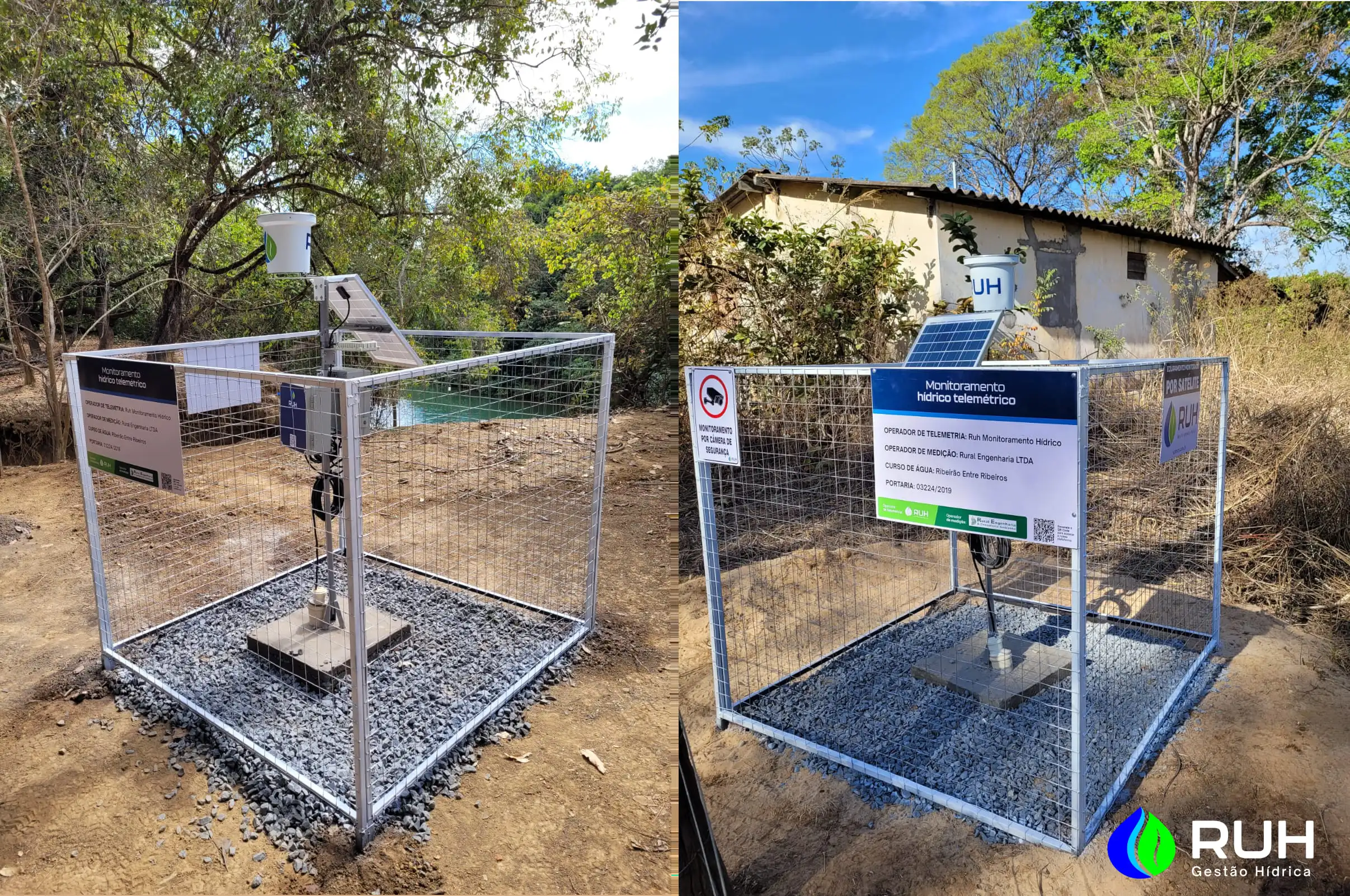

Foto de Estações de coleta automática de dados (Fluviométrica)
Foto de Estações de coleta automática de dados (Fluviométrica)

Conclusão

Ao considerar os aspectos de medição e controle em barramentos, fica evidente a importância de implementar tecnologias como a telemetria para garantir a eficiência na gestão hídrica. O conhecimento profundo desses sistemas e a conformidade com as regulamentações ambientais são passos essenciais para preservar os recursos hídricos e promover a sustentabilidade na utilização dos barramentos em Minas Gerais.
